特色

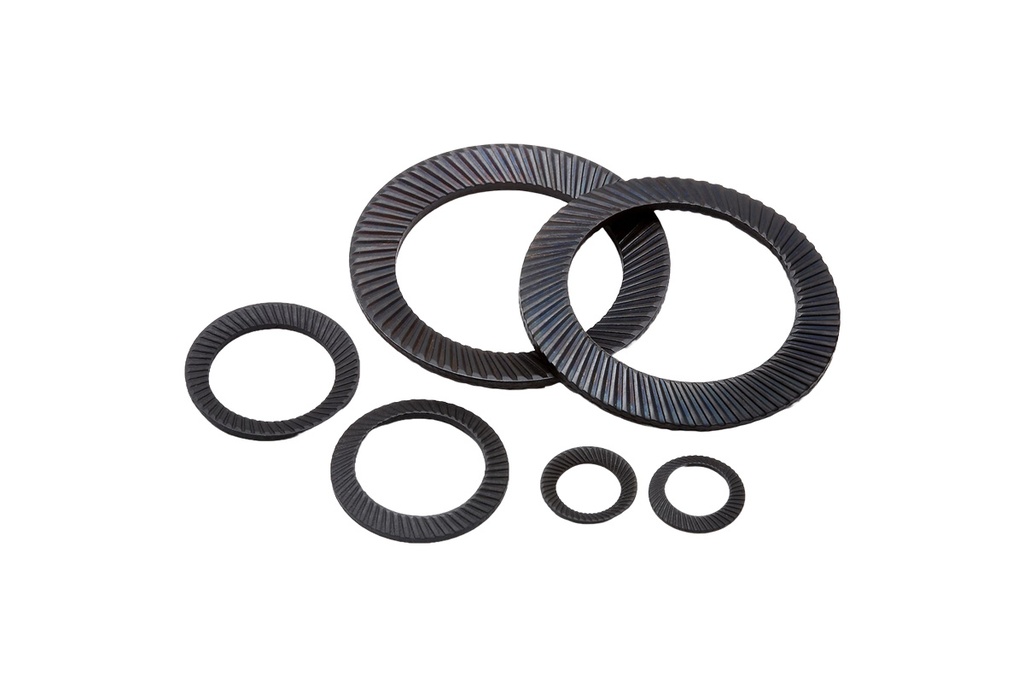

安全華司(盤型齒型彈簧華司)是一種結合了盤型墊圈、齒型設計和彈簧功能的墊圈，旨在提供高效的鎖緊和抗鬆動性能。這種墊圈具有外圓或內圓帶有齒形結構的彈簧設計。它可以在鎖緊連接的同時提供一定的彈性，增加摩擦力並防止鬆動並結合了彈簧的彈性和齒型的咬合力，來吸收振動並保持連接穩定的應用中使用。產品通常用於需要防止鬆動和吸收振動的應用，如機械設備、汽車、航空航天等領域。
外型尺寸圖
規格表
單位：mm
| 尺寸 （參考尺寸） |
d1 | d2 | s | h | 用於螺栓 |
|||
| H14 mm | h14 mm | mm | 最大值 mm | 公制 mm | 惠特沃斯 mm | |||
| 3 | 3,2 | 5,5 | 0.45 | 0.9 | 3 | 1/8" | ||
| 4 | 4,3 | 7 | 0.5 | 1.0 | 4 | 5/32" | ||
| 5 | 5,3 | 9 | 0.6 | 1,1 | 5 | 3/16" | ||
| 6 | 6,4 | 10 | 0.7 | 1,2 | 6 | 3/16" | ||
| 8 | 8,4 | 13 | 0.8 | 1,4 | 8 | 5/16" | ||
| 10 | 10,5 | 16 | 1 | 1,6 | 10 | 3/8" | ||
| 12 | 13 | 18 | 1,1 | 1,7 | - | - | ||
| 14 | 15 | 22 | 1,2 | 2,0 | 14 | 5/8" | ||
| 16 | 17 | 24 | 1,3 | 2,1 | 16 | 5/8" | ||
| 18 | 19 | 27 | 1,5 | 2,3 | 18 | 5/8" | ||
| 20 | 21 | 30 | 1,5 | 2,5 | 20 | 7/8" | ||
| 22 | 23 | 33 | 15 | 2,7 | 22 | 7/8" | ||
| 24 | 25,6 | 36 | 1,8 | 2,9 | 24 | - | ||
| 30 | 31,6 | 45 | 2 | 3,6 | 30 | 1 1/8" | ||
| 36 | 38 | 54 | 2.5 | 4,2 | 36 | 1 3/8" | ||
