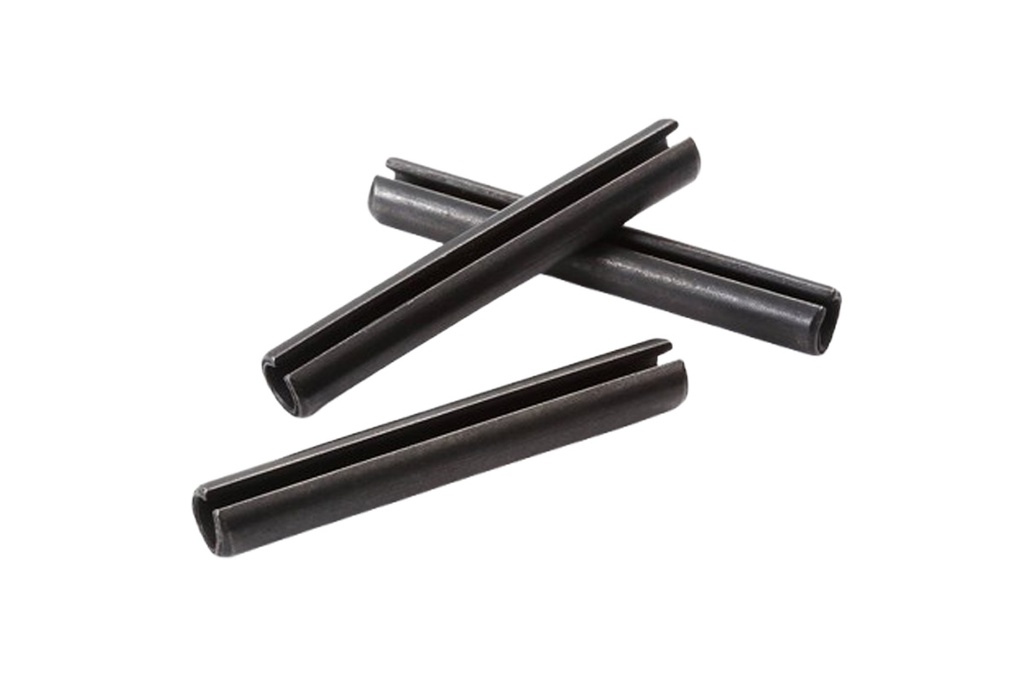

彈簧銷

依據：JIS B 2808-1999
材質：SCM3 (SCM435)
硬度：HRC45~50
表面處理：（黑色氧化皮膜）（電鎳）

特色

彈簧銷(彈簧式直槽銷)是一種結構簡單但功能強大的抗震耐衝擊、安裝簡便適應性強固定元件，成為各種機械設備中不可或缺的緊固元件。它適合用於各類需要強固定力且可重複拆裝的工業應用，是傳統實心銷與螺絲的理想替代品。

外型尺寸圖

規格表

單位：mm

標稱直徑			1	1.2	1.5	1.6	2	2.5	3	3.5	4	4.5	5	6	8	10	12	13
尺寸	D	最大值	1.2	1.4	1.7	1.8	2.25	2.75	3.25	3.84	4.4	4.84	5.4	6.4	8.6	10.6	12.5	13.7
	D	最小值	1.1	1.3	1.6	1.7	2.15	2.65	3.15	3.7	4.2	4.7	5.2	6.2	8.3	10.3	12.3	13.4
	t	基本	0.2	0.25	0.3	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1	1.2	1.6	2	2	2.5
	E	最大值	0.9	1.1	1.4	1.5	1.9	2.4	2.9	3.4	3.9	4.3	4.8	5.8	7.8	9.8	11.7	12.7
雙剪切強度 kgf (KN)			70	104	158	171	281	440	633	861	1130	1425	1760	2532	4500	7030	8790	1150
雙剪切強度 kgf (KN)			(0.69)	(1.02)	(1.55)	(1.68)	(2.76)	(4.3)	(6.2)	(8.44)	(11.08)	(13.97)	(17.25)	(24.83)	(44.13)	(68.94)	(86.2)	(112.78)
孔		基本	1	1.2	1.5	1.6	2	2.5	3	3.5	4	4.5	5	6	8	10	12	13
尺寸		公差	+0.08 0	+0.08 0	+0.08 0	+0.08 0	+0.09 0	+0.09 0	+0.09 0	+0.12 0	+0.12 0	+0.12 0	+0.12 0	+0.12 0	+0.15 0	+0.15 0	+0.2 0	+0.2 0
