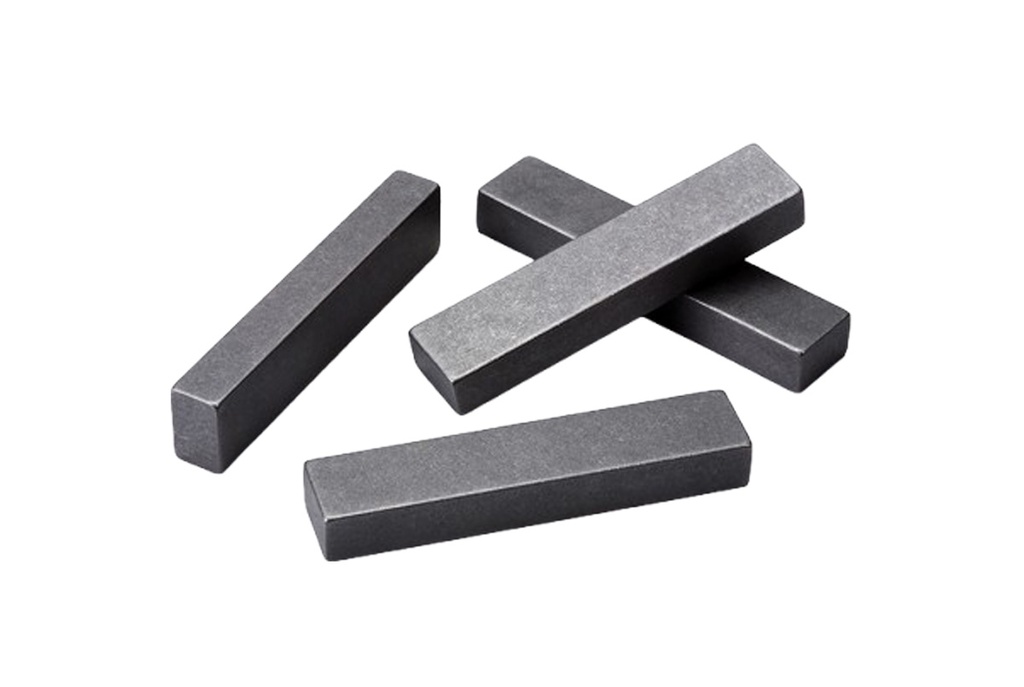

平行鍵／雙圓鍵／單圓鍵

依據：JIS-B-1352-1988
材質：s45c

特色

雙圓鍵的高強度、抗沖擊性、穩定的傳遞能力，使其成為許多重載與高精度機械設備的理想鍵結構。它的設計能有效減少應力集中、提高耐用性，適用於需要高精度與高強度傳動的應用場景。

單圓鍵因其應力分佈均勻、高扭矩承受能力、安裝簡便等優點，在機械傳動領域被廣泛應用，特別適用於高負載、高轉速、需要頻繁拆裝的設備。儘管其扭矩承載能力不如雙圓鍵，但其結構簡單、經濟實用，仍是許多機械設計中的重要選擇。

平行鍵是一種標準化程度高、結構簡單、應用廣泛的機械鍵聯結方式，適用於各種機械傳動設備。其高效的扭矩傳遞能力與良好的抗剪切強度，使其成為許多工業領域的首選鍵聯結方案。

外型尺寸圖

規格表

單位：mm

鍵之公稱尺寸 b × h	鍵之尺寸
	b		h			I
	基準尺寸	容許差(h9)	基準尺寸	容許差		I
3 × 3	3	0 -0.025	3	0 -0.025	h9	8~120
4 × 4	4	0 -0.030	4	0 -0.030	h9	8~120
5 × 5	5	0 -0.030	5	0 -0.030	h9	8~200
6 × 6	6	0 -0.030	6	0 -0.030	h9	8~200
7 × 7	7	0 -0.036	7	0 -0.036	h9	8~200
8 × 7	8	0 -0.036	7	0 -0.090	h11	10~200
8 × 8	8	0 -0.036	8	0 -0.090	h11	10~200
10 × 8	10	0 -0.036	8	0 -0.090	h11	15~200
10 × 10	10	0 -0.036	10	0 -0.090	h11	15~200
12 × 8	12	0 -0.043	8	0 -0.090	h11	15~200
12 × 10	12	0 -0.043	10	0 -0.090	h11	20~200
12 × 12	12	0 -0.043	12	0 -0.090	h11	20~200
14 × 9	14	0 -0.043	9	-0.090 0	h11	30~200
15 × 10	15	0 -0.043	10	0 -0.090	h11	30~200
16 × 10	16	0 -0.043	10	0 -0.090	h11	35~200
18 × 11	18	0 -0.043	11	0 -0.110	h11	35~200
18 × 12	18	0 -0.043	12	0 -0.110	h11	35~200
20 × 12	20	0 -0.052	12	0 -0.110	h11	40~200
20 × 13	20	0 -0.052	13	0 -0.110	h11	40~200
22 × 14	22	0 -0.052	14	0 -0.110	h11	50~200
24 × 16	24	0 -0.052	16	0 -0.110	h11	50~200
25 × 14	25	0 -0.052	14	0 -0.110	h11	50~200
28 × 16	28	0 -0.052	16	0 -0.110	h11	60~200
28 × 18	28	0 -0.052	18	0 -0.110	h11	60~200
32 × 18	32	0 -0.062	18	0 -0.110	h11	60~200
32 × 20	32	0 -0.062	20	0 -0.110	h11	60~200
