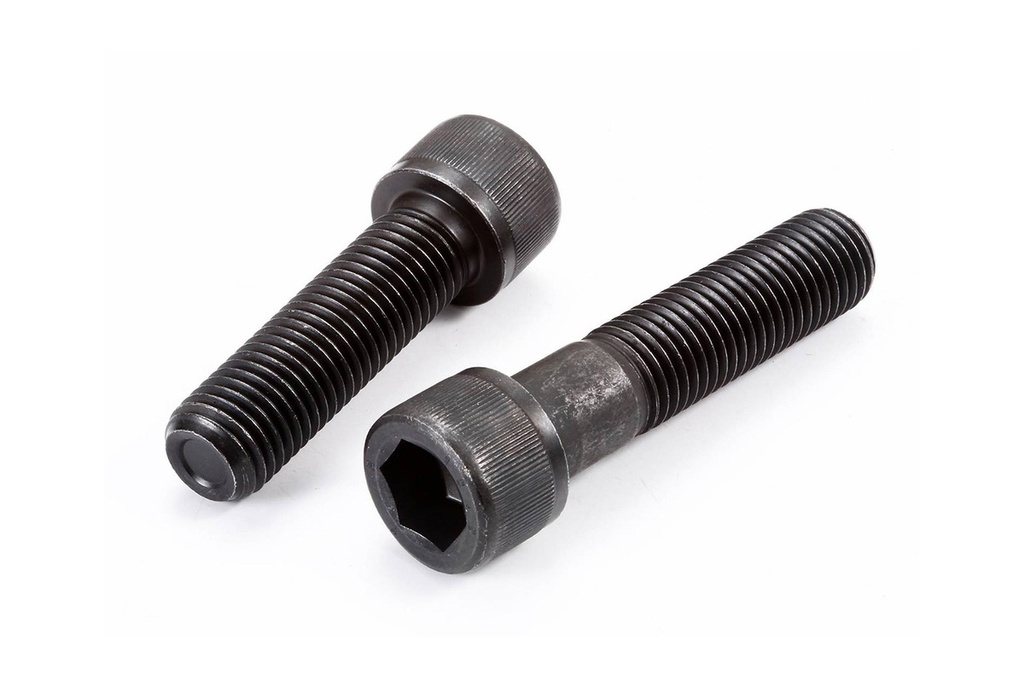

特色
內六角螺絲可以提供較高的扭矩傳遞能力和較好的鎖緊效果，特別適合於需要高強度固定的應用場景。主要包括：機械設備：如電動機、變速箱、齒輪箱、CNC機械裝置的部件連接。電子設備如家電產品等內部組件的固定。建築和家具如木製家具、金屬結構的連接固定。汽車方面中的各種部件固定，如引擎、底盤、內飾等。
外型尺寸圖
規格表
單位 : mm
| 稱呼徑 (d) |
M3 |
M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 | |
| 間距(公制粗) | 0.5 | 0.7 | 0.8 | 1.0 | 1.25 | 1.5 | 1.75 | 2.0 | 2.0 | 2.5 | |
| D | 最大值 | 5.5 | 7 | 8.5 | 10 | 13 | 16 | 18 | 21 | 24 | 30 |
| 最小值 | 5.32 | 6.78 | 8.28 | 9.78 | 12.73 | 15.73 | 17.73 | 20.67 | 23.67 | 29.67 | |
| H | 最大值 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 |
| 最小值 | 2.86 | 3.82 | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 19.67 | |
| B | 基準寸法 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 17 |
| 最大值 | 2.62 | 3.12 | 4.15 | 5.15 | 6.15 | 8.19 | 10.19 | 12.23 | 14.23 | 7.23 | |
| 最小值 | 2.52 | 3.02 | 4.03 | 5.03 | 6.03 | 8.04 | 10.04 | 12.05 | 14.05 | 17.05 | |
| M | 最大值 | 1.7 | 2.4 | 3.1 | 3.78 | 4.78 | 6.25 | 7.5 | 8.7 | 9.7 | 11.8 |
| 最小值 | 1.3 | 2 | 2.7 | 3.3 | 4.3 | 5.5 | 6.6 | 7.8 | 8.8 | 10.7 | |
| R | 最小值 | 0.1 | 0.2 | 0.2 | 0.25 | 0.4 | 0.4 | 0.6 | 0.6 | 0.6 | 0.8 |
| da | 最大值 | 3.6 | 4.7 | 5.7 | 6.8 | 9.2 | 11.2 | 14.2 | 16.2 | 18.2 | 22.4 |
| S | L≦125 | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 46 |
| 125<L≦200 | - | - | - | - | 28 | 32 | 36 | 40 | 44 | 52 | |
| L>200 | - | - | - | - | - | - | - | - | 57 | 65 | |
| 使用板手 | 2.5 | 3.0 | 4.0 | 5.0 | 6.0 | 8.0 | 10 | 12 | 14 | 17 | |
強度區分 12.9
| 機械性質＼稱呼徑 | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 |
| 最小引張荷重 (kgf) | 600 | 1050 | 1700 | 2400 | 4300 | 6950 | 10000 | 13800 | 18800 | 29400 |
| 耐力荷重 (kgf) | 540 | 950 | 1500 | 2200 | 4000 | 6300 | 9100 | 12400 | 17000 | 26500 |
| 保證荷重 (kgf) | 480 | 830 | 1350 | 1910 | 3480 | 5510 | 8010 | 10900 | 14900 | 23300 |
| 最大容許軸力 (kgf) | 380 | 660 | 1070 | 1520 | 2770 | 4380 | 6370 | 8690 | 11870 | 18500 |
| 推介扭力 (kgf) | 18 | 41 | 83 | 141 | 340 | 680 | 1180 | 1880 | 2930 | 5700 |
