特色

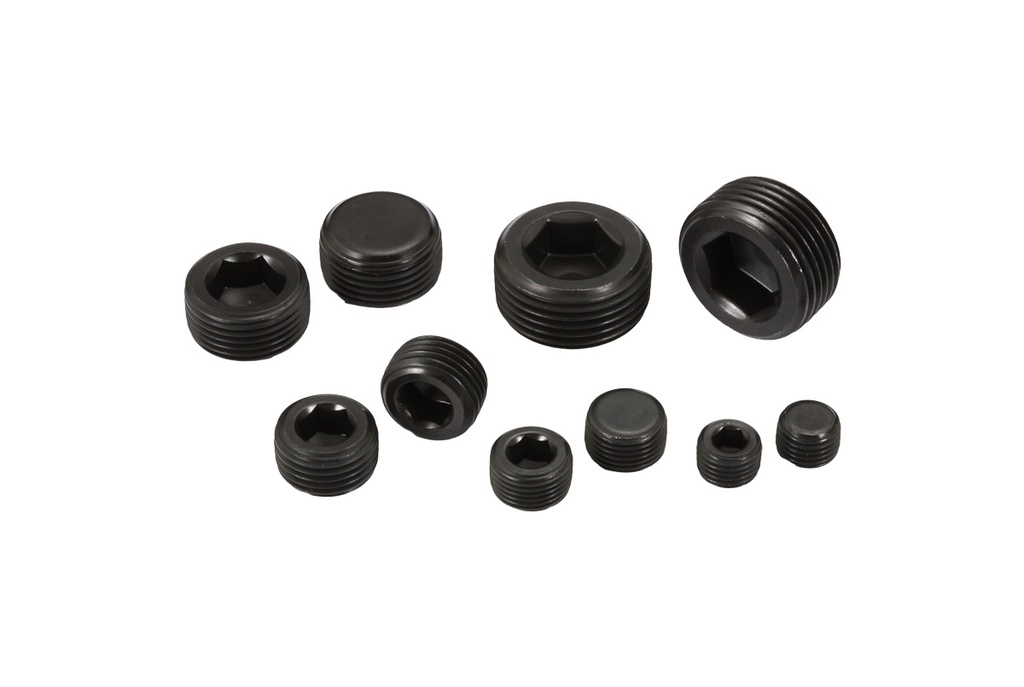

內六角無頭錐型管塞(PT)是一種特殊形狀的封閉裝置，主要功用和應用產品為封閉管道或孔洞防止污物進入，管塞通常設計得很緊密，以提供有效的密封性能。如果管塞螺紋表面裝有橡膠密封圈，提高密封性能，防止漏液或漏氣。內六角無頭錐型管塞(PT)有分為不銹鋼、合金鋼、銅材料，應用於各種工業管道、機械設備和工程系統中，用於封閉孔洞、管道或容器，保護內部元件或防止污染。

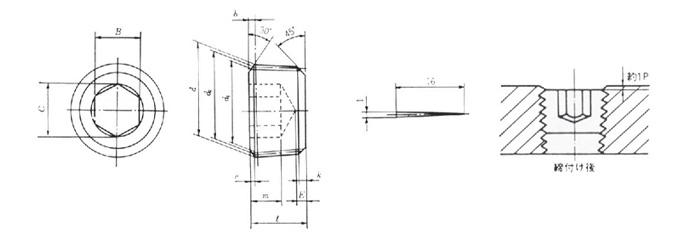

外型尺寸圖
規格表
單位：mm
| 規格表 |
PT 1/8 |
PT 1/4 | PT 3/8 | PT 1/2 | PT 3/4 | PT 1 | PT 1 1/4 | ||
| 螺紋數（每25.4mm） | 28 | 19 | 19 | 14 | 14 | 11 | 11 | ||
| 基準直徑 | d | 9.728 | 13.157 | 16.662 | 20.955 | 26.441 | 33.249 | 41.91 | |
| d2 | 9.147 | 12.301 | 15.806 | 19.793 | 25.279 | 31.77 | 40.431 | ||
| d1 | 8.556 | 11.445 | 14.95 | 18.631 | 24.117 | 30.291 | 38.952 | ||
| 基準直徑的位子 | 1種 | 端面距離 | 0.45 | 0.7 | 0.7 | 0.9 | 0.9 | 11 | 11 |
| 公差 | +11 | +1.5 | +1.5 | +2 | +2 | +2.2 | +2.2 | ||
| 0 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| 六角孔 | 兩面寬度B | 基準尺寸 | 5 | 6 | 8 | 10 | 14 | 17 | 22 |
| 公差 | +0.10 | +0.10 | +0.13 | +0.13 | +0.23 | +0.23 | +0.275 | ||
| +0.03 | +0.03 | +0.04 | +0.04 | +0.05 | +0.05 | 0.065 | |||
| 對角距離 C | 5.9 | 7 | 9.4 | 11.7 | 16.3 | 19.8 | 25.6 | ||
| 深度m | 1種 | 3.5 | 4.5 | 5 | 6 | 7 | 9 | 10 | |
| 2 種 | 3 | 5 | 5 | 6.5 | 8 | 10 | 10 | ||
| 長度±0.4 | 1種 | 7 | 9 | 10 | 12 | 14 | 16.5 | 19 | |
| 2 種 | 8 | 11 | 12 | 15 | 17 | 19 | 22 | ||
| 倒角 | 大端面 e | 0.5 | 0.7 | 0.7 | 1 | 1 | 1.3 | 1.3 | |
| 小端面 k | 1 | 1.4 | 1.4 | 1.9 | 1.9 | 2.5 | 2.5 | ||
| 底部厚度E（最小） | 1種 | 1.5 | 1.5 | 1.5 | 1.5 | 2 | 2 | 2 | |
| 2 種 | 1.5 | 1.5 | 1.5 | 2.5 | 2.5 | 2.5 | 2.5 | ||
