特色

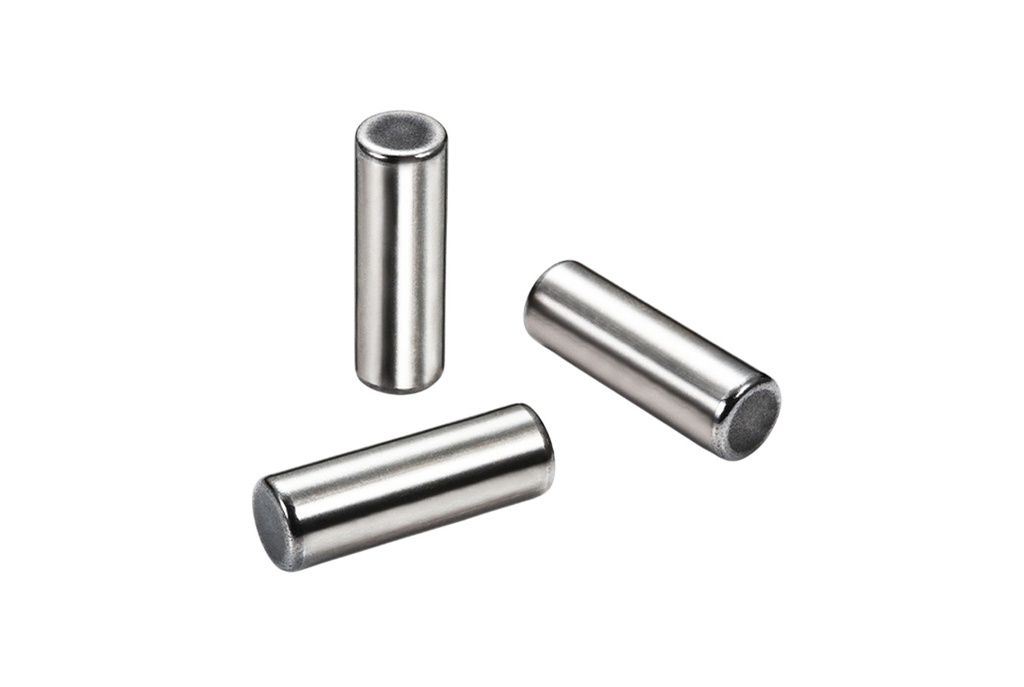

平行銷（Parallel Pin）是一種精密加工的圓柱形金屬棒，可確保零件之間的精準對位，主要用於零件定位、連接或傳遞扭矩。它依靠與孔的過盈配合或適當的固定方式，確保機械零件間的準確對位和穩定性。適用於機械定位與傳遞扭矩。其多種配合方式、耐用材質與多種標準，使其在機械、汽車、電子等領域發揮關鍵作用。
外型尺寸圖
規格表
單位：mm
| 公稱徑 | d |
d的容許差 B種(h8) | c 約 | l 長度公稱 |
|
2 | 2.0 | 0 ~ -0.040 | 0.25 | 10 ~ 38 |
| 2.5 | 2.5 | 0 ~ -0.040 | 0.3 | 10 ~ 40 |
| 3 | 3.0 | 0 ~ -0.040 | 0.4 | 10 ~ 40 |
| 4 | 4.0 | 0 ~ -0.048 | 0.5 | 10 ~ 55 |
| 5 | 5.0 | 0 ~ -0.048 | 0.63 | 16 ~ 70 |
| 6 | 6.0 | 0 ~ -0.048 | 0.8 | 20 ~ 100 |
| 8 | 8.0 | 0 ~ -0.058 | 1 | 25 ~ 120 |
| 10 | 10 | 0 ~ -0.058 | 1.2 | 30 ~ 150 |
| 12 | 12 | 0 ~ -0.070 | 1.6 | 40 ~ 150 |
